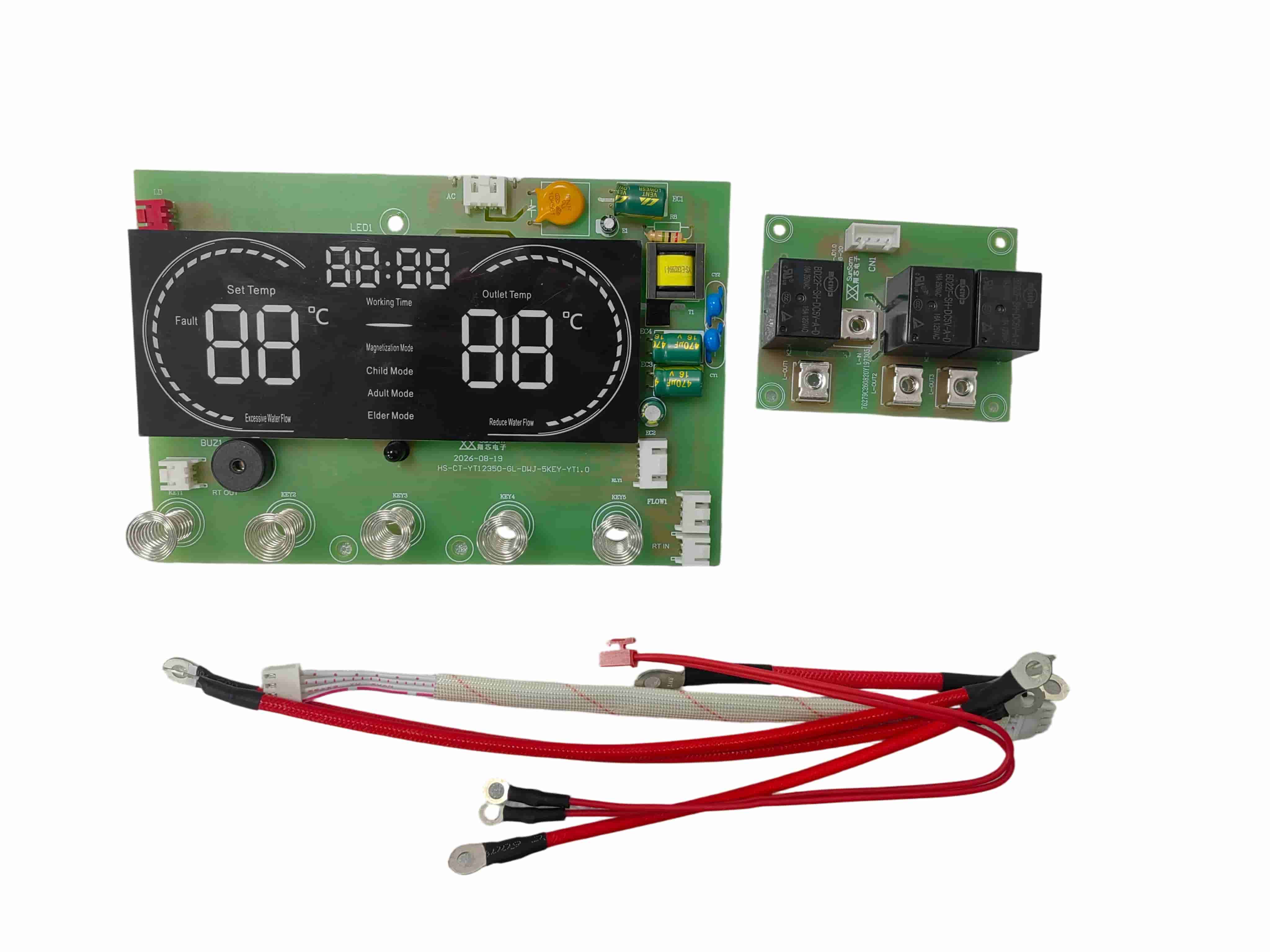

CT12350 လက်ငင်းလျှပ်စစ်ရေပူပေးစက် PCBA

Model:CT12350

CT12350 သည် တည်ငြိမ်ပြီး အသိဉာဏ်ရှိသော အပူချိန်ကို ထိန်းချုပ်ရန်အတွက် တီထွင်ထားသည့် 6 kW ချက်ချင်းလျှပ်စစ်ရေပူပေးစက် PCBA ဖြစ်သည်။ ၎င်းတွင် ပါဝါအဆင့်ခုနစ်ဆင့်၊ AI ချိန်ညှိမှု၊ ကြိုတင်သတ်မှတ်မုဒ်သုံးမျိုး၊ LED မျက်နှာပြင်နှင့် အမှားအယွင်းများကို အကာအကွယ်ပေးထားသည့် OEM/ODM ပံ့ပိုးမှုဖြင့် စိတ်ကြိုက်ရေ-အပူပေးသည့်ထုတ်ကုန်များအတွက် OEM/ODM ပံ့ပိုးမှုပါရှိသည်။

PCBA Model:
XX-CT-YT12350-GL-DWJ-5KF-YT1.0
Control Board Type:
6 kW Isolated Integrated Control Board
Operating Voltage Range:
AC 150–280 V, 50 Hz (Switch-Mode Power Supply Version)
Rated Voltage:
AC 220 V
Maximum Load Power:
6,000 W
Heating Control Outputs:
3 အပူထိန်းချုပ်မှု ရလဒ်များ
Power Levels:
အဆင့် ၇
Power at Each Level:
1,400 / 2,200 / 2,400 / 3,600 / 3,800 / 4,600 / 6,000 W
Temperature Setting Range:
30-55°C
Activation Flow Rate:
1.5 လီတာ/မိနစ်
Shut-Off Flow Rate:
1.3 လီတာ/မိနစ်
Temperature Sensor:
50 kΩ NTC၊ 25°C / 50 kΩ NTC 25°C
Touch Panel Compatibility:
4 မီလီမီတာ Glass သို့မဟုတ် 2 mm ပလပ်စတစ်ပြားများကို ပံ့ပိုးပေးသည်။
AI Smart Control:
Inlet Water Temperature အရ ပါဝါအဆင့်ကို အလိုအလျောက်ရွေးချယ်သည်။
Preset Temperature Modes:
ကလေးမုဒ် 38°C၊ အရွယ်ရောက်မုဒ် 42°C၊ အကြီးတန်းမုဒ် 45°C
Display Information:
ပလပ်ပေါက်အပူချိန်၊ သတ်မှတ်အပူချိန်၊ လည်ပတ်ချိန်၊ အပူပေးအခြေအနေ၊ လည်ပတ်မုဒ်နှင့် အမှားကုဒ်များ
Parameter Memory:
အလိုအလျောက် ချိန်ညှိခြင်းနှင့် အဆက်မပြတ်-အပူချိန် ကန့်သတ်ချက်များ၏ မှတ်ဉာဏ်
No-Flow Standby:
ရေစီးကြောင်းရပ်တန့်ပြီး သော့လည်ပတ်မှု သို့မဟုတ် ရေစီးကြောင်းဖြင့် နိုးပြီးနောက် 2 စက္ကန့်ခန့် အသင့်အနေအထားသို့ ဝင်ရောက်သည်
Operating Temperature:
−15°C မှ 65°C
Operating Humidity:
10%–95% RH

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

CT12350 Instant Electric Water Heater PCBA

CT12350 လက်ငင်းလျှပ်စစ်ရေပူပေးစက် PCBA သည် 220 V၊ 6 kW လက်ငင်းရေ-အပူပေးစနစ်များအတွက် ပေါင်းစပ်ထိန်းချုပ်မှုဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ ၎င်းသည် အဆင့်လိုက်အပူပေးထိန်းချုပ်မှု၊ ရေစီးဆင်းမှုသိရှိမှု၊ အပူချိန်ထိန်းညှိမှု၊ LED မျက်နှာပြင်ထိန်းချုပ်မှုနှင့် PCBA တစ်ခုတည်းတွင် အမှားအယွင်းကာကွယ်မှုလုပ်ဆောင်ချက်များစွာကို ပေါင်းစပ်ထားသည်။

အိမ်သုံးလျှပ်စစ်ရေပူပေးစက်များနှင့် စိတ်ကြိုက်ရေပူသုံးပစ္စည်းများအတွက် ဒီဇိုင်းထုတ်ထားသည့် CT12350 သည် မတူညီသော OEM နှင့် ODM ပရောဂျက်များအတွက် ဟာ့ဒ်ဝဲ၊ ဖိုင်းဝဲ၊ မျက်နှာပြင်နှင့် မျက်နှာပြင်စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။

6 kW အပူပေးထိန်းချုပ်မှု ပါဝါခုနစ်ဆင့်

စမ်းသပ်ထားသော ခလုတ်မုဒ်ပါဝါထောက်ပံ့မှုဗားရှင်းသည် 50 Hz တွင် AC 150–280 V မှ လုပ်ဆောင်သည်။ AC 220 V ၏ အဆင့်သတ်မှတ်ထားသော ဗို့အားတွင်၊ PCBA သည် အမြင့်ဆုံး အပူပေးဝန်အား 6,000 W နှင့် အပူပေးအထွက်အုပ်စုသုံးစုကို ထိန်းချုပ်သည်။

ပိုမိုလိုက်လျောညီထွေရှိသော အပူချိန်ထိန်းညှိပေးရန်အတွက် ပါဝါအဆင့် ခုနစ်ခုရရှိနိုင်သည်-

- အဆင့် 1: 1,400 W

- အဆင့် 2: 2,200 W

- အဆင့် 3: 2,400 W

အဆင့် 4: 3,600 W

- အဆင့် 5: 3,800 W

အဆင့် 6: 4,600 W

- အဆင့် 7: 6,000 W

Multi-level အပူဒီဇိုင်းသည် controller အား လည်ပတ်မှုမုဒ်၊ ရေအပူချိန်နှင့် အပူပေးလိုအပ်ချက်အရ သင့်လျော်သော output ကို ရွေးချယ်နိုင်စေပါသည်။

Intelligent Constant-Temperature Control

CT12350 ရေအပူပေးစက် ထိန်းချုပ်ဘုတ်သည် ချိန်ညှိနိုင်သော အပူချိန်အကွာအဝေး 30-55°C ပေးသည်။ အပူချိန်သိရှိခြင်းနှင့် ထိန်းချုပ်မှုတုံ့ပြန်ချက်အတွက် 50 kΩ NTC အပူချိန်အာရုံခံကိရိယာကို အသုံးပြုသည်။

AI မုဒ်တွင်၊ PCBA သည် inlet water temperature အရ သင့်လျော်သော ပါဝါအဆင့်နှင့် ပစ်မှတ်အပူချိန်ကို အလိုအလျောက် ရွေးချယ်သည်။ ပရိုဂရမ်ပြုလုပ်ထားသော AI အပူချိန်ဆက်တင်များသည် စမ်းသပ်မှုအစီရင်ခံစာတွင်မှတ်တမ်းတင်ထားသော inlet-temperature အခြေအနေများအောက်တွင် 39°C မှ 45°C အထိ ရှိသည်။

အဆင်ပြေသောလုပ်ဆောင်ချက်အတွက် အပူချိန်မုဒ်သုံးမျိုးကိုလည်း ရရှိနိုင်ပါသည်။

- ကလေးမုဒ်- 38°C

- အရွယ်ရောက်မုဒ်- 42°C

- Senior Mode: 45°C

ထိန်းချုပ်ကိရိယာသည် အလိုအလျောက် ချိန်ညှိခြင်းနှင့် အဆက်မပြတ် အပူချိန် ကန့်သတ်ချက်များ၏ မှတ်ဉာဏ်ကို ပံ့ပိုးပေးသည်။ အဝင်အပူချိန် 25°C နှင့် 1.5 L/min နှင့် 3 L/min တွင် မှတ်တမ်းတင်ထားသော နမူနာစစ်ဆေးမှုများအပေါ် အခြေခံ၍ တိုင်းတာထားသော ထွက်ပေါက်အပူချိန်သည် စမ်းသပ်ထားသော setpoints တွင် ခန့်မှန်းခြေ ±2°C အတွင်း ကျန်ရှိနေပါသည်။

Water-Flow Activation နှင့် Standby Control

1.5 L/min ခန့်မှန်းခြေအားဖြင့် တွေ့ရှိသောရေစီးဆင်းမှုရောက်ရှိသောအခါတွင် PCBA သည် အပူထိန်းခြင်းလုပ်ငန်းစဉ်ကို စတင်သည်။ စီးဆင်းမှုသည် ခန့်မှန်းခြေ 1.3 L/min သို့ လျော့နည်းသွားသောအခါ အပူရပ်တန့်သွားသည်။

ရေစီးဆင်းမှုကို မတွေ့သောအခါ၊ ခန့်မှန်းခြေအားဖြင့် နှစ်စက္ကန့်အကြာတွင် ထိန်းချုပ်ကိရိယာသည် အသင့်အနေအထားသို့ ဝင်ရောက်သည်။ ခလုတ်တစ်ခုကို နှိပ်ခြင်းဖြင့် သို့မဟုတ် ရေစီးဆင်းမှုကို ပြန်လည်ရယူခြင်းဖြင့် ပြသမှုကို ပြန်လည်အသက်သွင်းနိုင်သည်။ ဤထိန်းချုပ်မှုယုတ္တိဗေဒသည် အမှန်တကယ်ရေလိုအပ်ချက်နှင့် အပူပေးလုပ်ဆောင်မှုကို ညှိနှိုင်းကူညီပေးသည်။

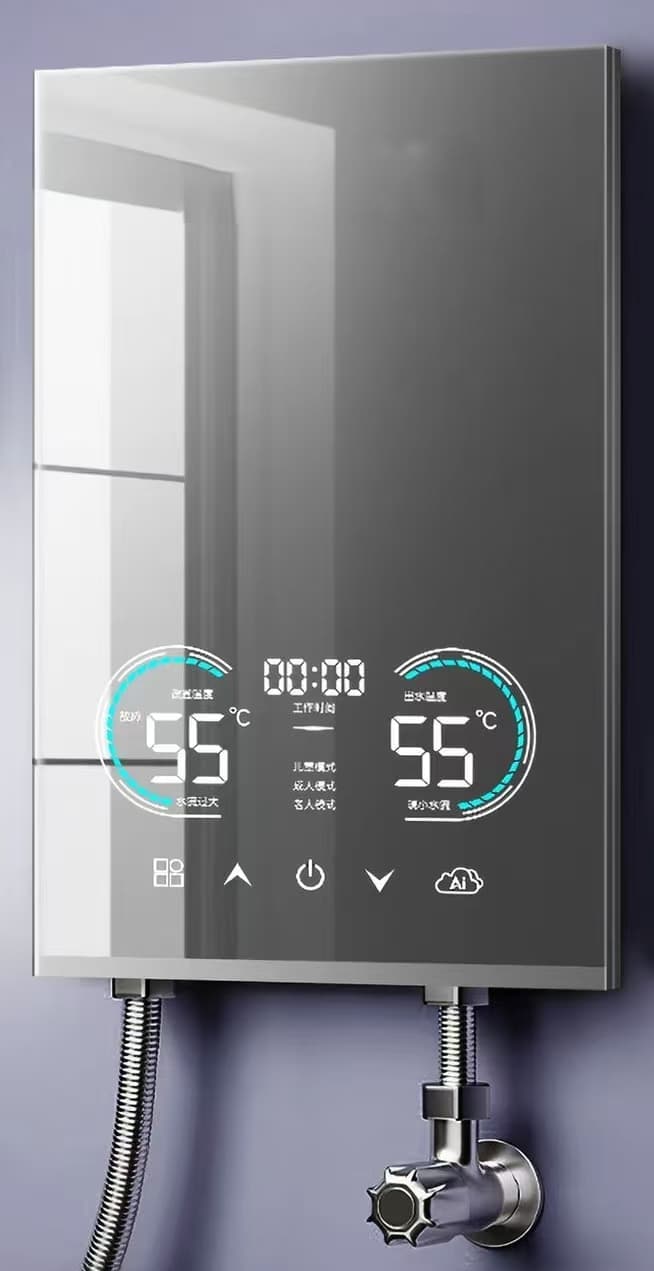

Touch Control နှင့် LED Display

CT12350 လက်ငင်းလျှပ်စစ်ရေပူပေးစက် PCBA သည် အဓိကထိန်းချုပ်သော့ငါးခုကို ပံ့ပိုးပေးသည်-

- ပါဝါ

- အပူချိန် သို့မဟုတ် ပါဝါတိုးခြင်း။

- အပူချိန် သို့မဟုတ် ပါဝါ ကျဆင်းခြင်း။

- AI

- မုဒ်ရွေးချယ်မှု

ထိတွေ့ထိန်းချုပ်မှု အင်တာဖေ့စ်သည် မျက်နှာပြင်တပ်ဆင်ထားသော 4 မီလီမီတာ ဖန်သားပြင် သို့မဟုတ် 2 မီလီမီတာ ပလပ်စတစ်အကန့်တစ်ခုမှတစ်ဆင့် လည်ပတ်နိုင်ပြီး စက်ပစ္စည်းထုတ်လုပ်သူသည် ကွဲပြားခြားနားသော ရှေ့ဘောင်ဒီဇိုင်းများကို တီထွင်နိုင်စေမည်ဖြစ်သည်။

LED မျက်နှာပြင်ပြသနိုင်သည်-

- ထွက်ပေါက်ရေအပူချိန်

- အပူချိန်သတ်မှတ်ပါ။

- လည်ပတ်ချိန်

- အပူအခြေအနေ

- ပါဝါဖွင့်မှုအခြေအနေ

- ရွေးချယ်ထားသော လည်ပတ်မှုမုဒ်

- အမှားကုဒ်များ

ပြသသည့် အိုင်ကွန်များနှင့် အင်တာဖေ့စ် အပြင်အဆင်ကို ထုတ်ကုန်အသွင်အပြင်နှင့် သုံးစွဲသူများ၏ လိုအပ်ချက်များအရ ချိန်ညှိနိုင်သည်။

Fault-Protection Function အများအပြား

CT12350 တွင် ချက်ချင်းလက်ငင်းလျှပ်စစ်ရေပူပေးစက်အပလီကေးရှင်းများအတွက် ထိန်းချုပ်မှုနှင့် ချို့ယွင်းချက်ရှာဖွေခြင်းဆိုင်ရာ လုပ်ဆောင်ချက်များစွာပါဝင်သည်။

ပလပ်ပေါက် အပူချိန် 63°C ရောက်သောအခါ၊ controller သည် ပါဝါအဆင့်တစ်ခုဖြင့် အပူထုတ်ပေးမှုကို အလိုအလျောက် လျှော့ချပေးပါသည်။ အပူချိန် 65 ဒီဂရီစင်တီဂရိတ်အထိ သို့မဟုတ် ကျော်လွန်ပါက၊ E4 အပူချိန်လွန်အချက်ပေးစက်ကို အသက်သွင်းပြီး အပူပေးခြင်း ရပ်တန့်သွားမည်ဖြစ်သည်။ အပူချိန် 55 ဒီဂရီစင်တီဂရိတ်အောက် ကျဆင်းသွားပြီးနောက် ပုံမှန်လည်ပတ်မှုကို ပြန်လည်စတင်နိုင်သည်။

ထိန်းချုပ်ကိရိယာကိုလည်း ပံ့ပိုးပေးသည်-

- E1 ယိုစိမ့်မှု ချို့ယွင်းမှု အချက်ပေးစနစ်နှင့် အပူဖြတ်ခြင်း။

- E2 ထွက်ပေါက်အပူချိန်အာရုံခံကိရိယာအဖွင့်-ဆားကစ် သို့မဟုတ် တိုတောင်းသောဆားကစ်ကာကွယ်မှု

- အပူချိန်အာရုံခံကိရိယာချို့ယွင်းမှုကိုရှင်းလင်းပြီးနောက်အလိုအလျောက်ပြန်လည်ရယူပါ။

- စစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု ပိုမိုလွယ်ကူစေရန်အတွက် အမှား-ကုဒ်ပြသခြင်း။

နောက်ဆုံးကာကွယ်မှုစွမ်းဆောင်ရည်သည် စက်ပစ္စည်းဒီဇိုင်း၊ အာရုံခံကိရိယာများ၊ ဝါယာကြိုးများ၊ အပူပေးစနစ်နှင့် အခြားဘေးကင်းရေး အစိတ်အပိုင်းများပေါ်တွင် မူတည်သည်။

ပင်မနည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

| ကန့်သတ်ချက် | သတ်မှတ်ချက် |

|---|---|

| ထုတ်ကုန်မော်ဒယ် | CT12350 |

| ကုန်ပစ္စည်းအမျိုးအစား | Instant Electric Water Heater PCBA |

| ထိန်းချုပ်ဘုတ်ဒီဇိုင်း | Isolated Integrated Control Board |

| လည်ပတ်ဗို့အား | AC 150–280 V၊ 50 Hz |

| အဆင့်သတ်မှတ်ထားသော ဗို့အား | AC 220 V |

| အမြင့်ဆုံး အပူခံဝန် | 6,000 W |

| အပူထိန်းချုပ်မှု ရလဒ်များ | 3 အုပ်စုများ |

| ပါဝါအဆင့်များ | 7 အဆင့်များ |

| အပူချိန် သတ်မှတ်သည့် အတိုင်းအတာ | 30–55°C |

| အသက်သွင်းခြင်း စီးဆင်းမှုနှုန်း | 1.5 လီတာ/မိနစ် |

| Shut-Off Flow Rate | 1.3 L/မိနစ် |

| အပူချိန်အာရုံခံကိရိယာ | 25°C | တွင် 50 kΩ NTC

| ကြိုတင်သတ်မှတ်မုဒ်များ | ကလေး 38°C၊ လူကြီး 42°C၊ Senior 45°C |

| Touch Panel လိုက်ဖက်မှု | 4 mm Glass သို့မဟုတ် 2 mm Plastic Panel |

| လည်ပတ်အပူချိန် | −15°C မှ 65°C |

| လည်ပတ်နေသော စိုထိုင်းဆ | 10%–95% RH |

နမူနာစမ်းသပ်ခြင်းနှင့် စွမ်းဆောင်ရည်အတည်ပြုခြင်း။

နမူနာစစ်ဆေးနေစဉ်အတွင်း၊ ခလုတ်မုဒ်ပါဝါထောက်ပံ့မှုဗားရှင်းသည် ပုံမှန်မဟုတ်သောစွမ်းဆောင်ရည်မရှိဘဲ AC 280 V တွင် ရှစ်နာရီကြာ ဆက်တိုက်လုပ်ဆောင်ခဲ့သည်။ စနစ်သည် 65°C နှင့် နှိုင်းရစိုထိုင်းဆ 90% ရှိသော စမ်းသပ်ပတ်ဝန်းကျင်အောက်တွင် ရှစ်နာရီကြာ လုပ်ဆောင်သည်။

ဤရလဒ်များသည် စမ်းသပ်ထားသောနမူနာနှင့် သတ်မှတ်ထားသော စမ်းသပ်မှုအခြေအနေများနှင့် သက်ဆိုင်ပါသည်။ PCBA ကို ဝယ်ယူသူ၏ ပြီးပြည့်စုံသော ရေပူပေးစက်သို့ ပေါင်းစည်းပြီးနောက် နောက်ဆုံး လျှပ်စစ်၊ ပတ်ဝန်းကျင်နှင့် ဘေးကင်းရေး သတ်မှတ်ချက်များကို ထပ်မံစစ်ဆေးသင့်ပါသည်။

OEM နှင့် ODM PCBA စိတ်ကြိုက်ပြုလုပ်ခြင်း။

CT12350 ကို စိတ်ကြိုက်လျှပ်စစ်ရေအပူပေးစက်ပရောဂျက်များအတွက် ရည်ညွှန်းထိန်းချုပ်မှုပလပ်ဖောင်းတစ်ခုအဖြစ် အသုံးပြုနိုင်ပါသည်။ ရရှိနိုင်သော အင်ဂျင်နီယာနှင့် ထုတ်လုပ်မှုဝန်ဆောင်မှုများ ပါဝင်သည်-

- PCBA ဟာ့ဒ်ဝဲဒီဇိုင်း

- ထည့်သွင်းထားသော Firmware ဖွံ့ဖြိုးတိုးတက်မှု

- အပူ-ထိန်းချုပ်မှု ယုတ္တိဗေဒ စိတ်ကြိုက်ပြင်ဆင်ခြင်း။

- ရုပ်ထွက်နှင့်ထိတွေ့မျက်နှာပြင်စိတ်ကြိုက်ပြင်ဆင်ခြင်း။

- Connector နှင့် wiring-harness adaptation

- အပူချိန်နှင့် စီးဆင်းမှုအာရုံခံကိရိယာ ကိုက်ညီမှု

- အစိတ်အပိုင်းရင်းမြစ်

- SMT နှင့် DIP တပ်ဆင်မှု

- လုပ်ငန်းခွင်စမ်းသပ်မှု

- ရှေ့ပြေးပုံစံနှင့်အသုတ်ထုတ်လုပ်မှု

ပရောဂျက်ကို အကဲဖြတ်ရန်အတွက် သုံးစွဲသူများသည် လိုအပ်သော လည်ပတ်မှုဗို့အား၊ အပူစွမ်းအင်၊ ထုတ်ကုန်အတိုင်းအတာ၊ ပြသမှုပုံစံ၊ အာရုံခံသတ်မှတ်ချက်များ၊ ဝါယာကြိုးပုံနှင့် ပစ်မှတ်ဘေးကင်းရေးစံနှုန်းများကို ပံ့ပိုးပေးနိုင်ပါသည်။

အသုံးချမှု

CT12350 ထိန်းချုပ်မှုပလပ်ဖောင်းသည် အောက်ပါတို့အတွက် သင့်လျော်သည်။

- အိမ်သုံးလျှပ်စစ်ရေပူပေးစက်

- လက်ငင်းလျှပ်စစ်ရေချိုးခန်းရေအပူပေးစက်

- ကျစ်ကျစ်လစ်လစ် နံရံကပ် ရေပူပေးစက်များ

- ရေချိုးခန်းနှင့် မီးဖိုချောင်သုံး ရေပူသုံးပစ္စည်းများ

- စိတ်ကြိုက် OEM နှင့် ODM ရေအပူပေးစနစ်များ

အကယ်၍ သင်သည် 220 V လက်ငင်းရေအပူပေးစက်ကို တီထွင်နေပြီး စိတ်ကြိုက်ပြင်ဆင်နိုင်သော 6 kW ထိန်းချုပ်မှု PCBA လိုအပ်ပါက SunSam သည် သင့်ထုတ်ကုန်သတ်မှတ်ချက်များ၊ ပုံများ သို့မဟုတ် ရှိပြီးသားနမူနာများဖြင့် SunSam သို့ ဆက်သွယ်ပါ။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် ထိန်းချုပ်မှုလိုအပ်ချက်များကို အကဲဖြတ်နိုင်ပြီး သင့်လျော်သော PCBA ဖွံ့ဖြိုးတိုးတက်မှုနှင့် ထုတ်လုပ်ရေးအဆိုပြုချက်ကို ပြင်ဆင်နိုင်သည်။
